Повышение тепловой эффективности печи и сопряжение тепловой нагрузки
Предварительный нагреватель использует отработанное тепло дымовых газов (около 300 °C) для нагрева воздуха, необходимого для горения, повышая температуру воздуха на входе в горелку до около 200 °C и снижая энергопотребление при зажигании топлива.
Описание
маркер
Принцип технологической связи
Механизм ступенчатого использования энергии
Предварительный нагреватель использует отработанное тепло дымовых газов (около 300 °C) для нагрева воздуха, необходимого для горения, повышая температуру воздуха на входе в горелку до около 200 °C и снижая энергопотребление при зажигании топлива. Одновременно с этим в горелке используется технология усиленного горения, при которой высокоскоростной выпуск через выпускное отверстие Вентури создает высокое отрицательное давление, притягивающее дымовые газы из верхней части радиационной камеры к нижней части, что усиливает механическое возмущение конвективного теплопередачи в радиационной камере и приводит к выравниванию температуры в радиационной камере. Совместное использование этих двух технологий позволяет повысить тепловой КПД до 93%.
Соответствие ключевых параметров
Температура подогрева воздуха и перепад давления в горелке должны быть динамически сбалансированы.
Технология контроля коэффициента избытка воздуха.
Реализация плана
(1) Модернизация системы подогрева
| Проект реконструкции | Основные технологические моменты | Ожидаемый эффект |
| Многоступенчатый воздухонагреватель | В зоне высоких температур используются сварные тонкие пластины, в зоне низких температур — плоские пластины из чугунного сплава с большим шагом | Температура дымовых газов снижается на 80-120 °C |
| Коррозионностойкая конструкция | В качестве подогревателя выбран чугунный плоский воздухонагреватель, который повышает коррозионную стойкость и | Срок службы оборудования продлен до более 10 лет |
| Контроль содержания кислорода | Регулирование содержания кислорода в радиационной камере в режиме реального времени | Коэффициент избытка воздуха снижен на 0,2-0,30 |
(2) Модернизация горелки
Конструктивная модификация

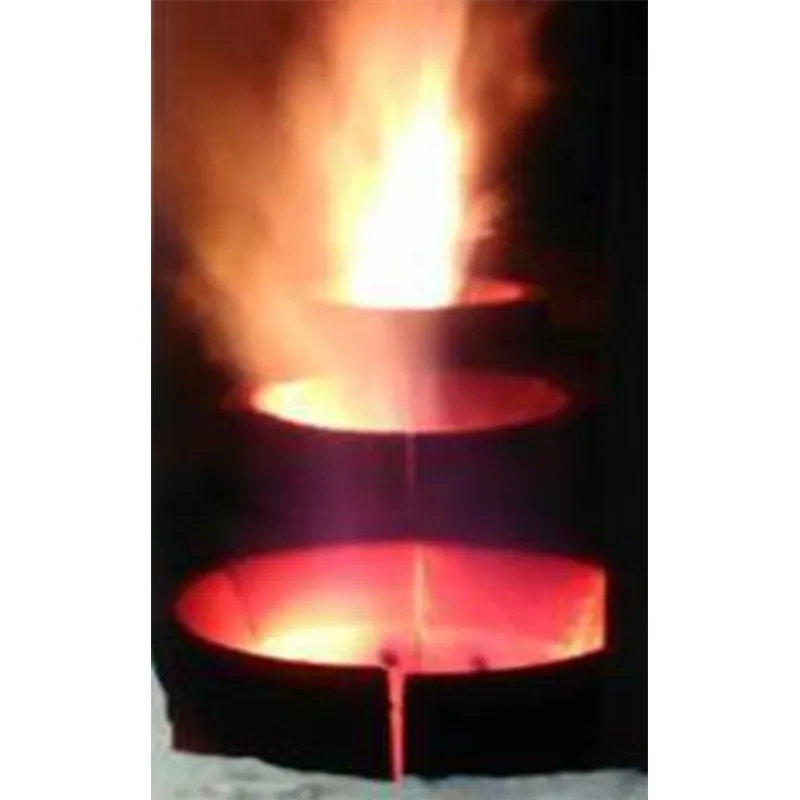

Горелка SSC горит в топке, использует материалы из корунда, повышает тепловую нагрузку.
Оптимизация
Использует технологию Вентури, высокоскоростной выпуск из выпускного отверстия, создает высокое отрицательное давление, притягивает дымовые газы из верхней части радиационной камеры к нижней части, механическое возмущение сильного обратного потока усиливает конвективный теплообмен в радиационной камере, делая температуру в радиационной камере более равномерной.
Эффект сопряжения
а) Горелка повышает производительность нагревательной печи б) Предварительный нагреватель повышает тепловую эффективность нагревательной печи в) Хороший эффект сгорания г) Выбросы оксидов азота составляют около 60 мг/м³. Комплексное применение позволяет достичь тепловой эффективности нагревательной печи 95+.
Примеры успешных проектов

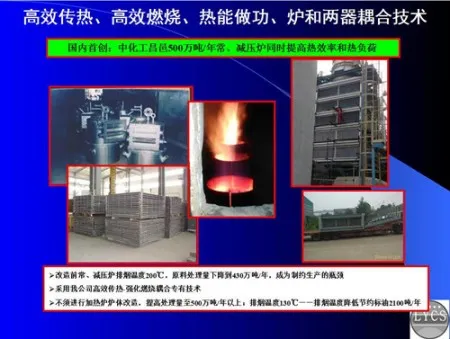

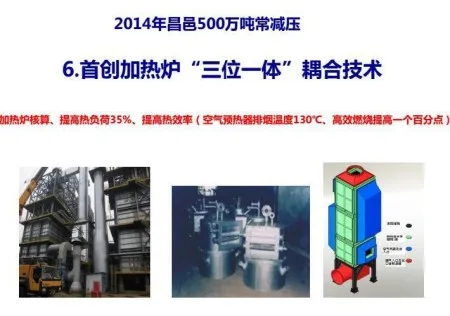

1. В 2014 году на заводе ООО Китай НефтехимияГруппа в Чанъи с производительностью 5 млн тонн/год была применена технология соединения «печь нагрева, воздухонагреватель, горелка». Без модификации печи нормального давления, с использованием высокоэффективной горелки SSC, при условии, что «температура топки» не превышает норму, тепловая нагрузка печи нормального давления была увеличена более чем на 30%, а тепловой КПД повышен на 1 процентный пункт. С использованием пластинчатого воздухонагревателя LYCS при смешанном сжигании нефти и газа температура дымовых газов была рассчитана на уровне 130 °C.

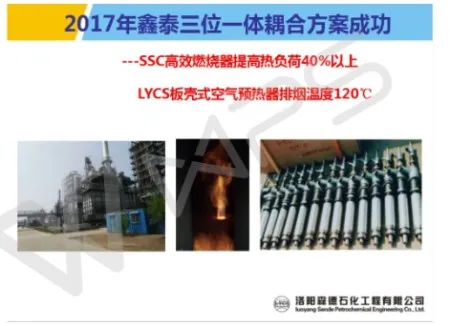

2. В 2017 году технология соединения «печи, воздухонагревателя и горелки» была повторно применена ООО Шандун Синьтай Нефтехимическая . При сжигании газа в условиях постоянного давления и давления атмосферы с производительностью 1 млн тонн в год использовалась только высокоэффективная горелка SSC, что позволило повысить тепловую нагрузку на 50%, повысить тепловую эффективность, а содержание NO, <60 мг/Нм³, что стало новым национальным рекордом. Пластинчатый воздухонагреватель LYCS ООО Шандун Синьтай Нефтехимическая при нормальном давлении достиг расчетной температуры дымовых газов 110 °C.
