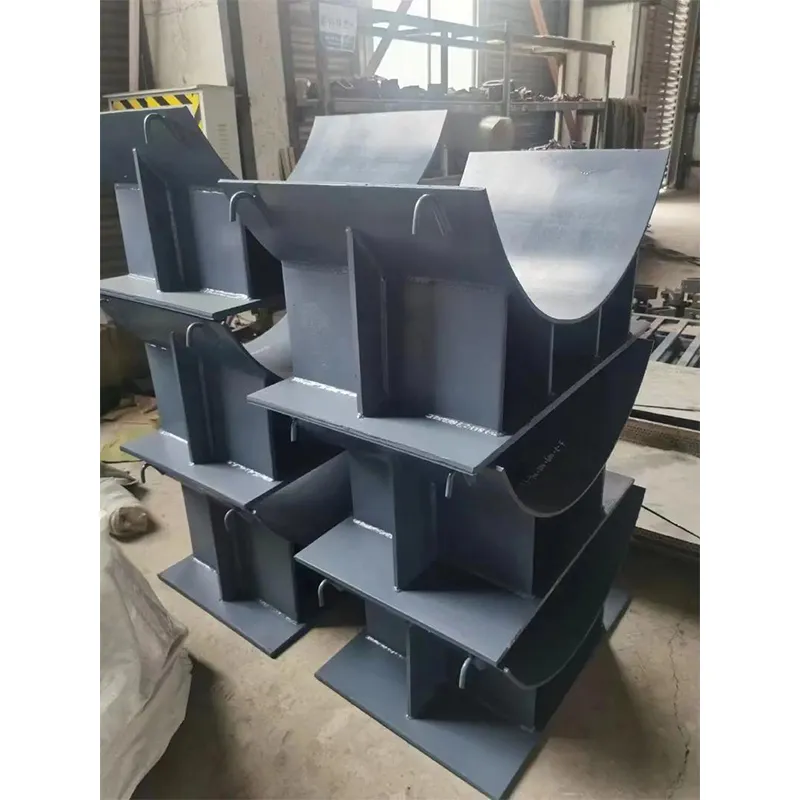

LYCS Колебательная опора дымохода
Колеблющиеся опоры дымовых труб — специализированная конструкция, разработанная для компенсации теплового расширения и сжатия высокотемпературных трубопроводов.
Описание
маркер
Колеблющиеся опоры дымовых труб — специализированная конструкция, разработанная для компенсации теплового расширения и сжатия высокотемпературных трубопроводов. Их основная функция заключается в поглощении тепловых напряжений за счёт контролируемого смещения, что обеспечивает безопасную эксплуатацию трубопроводной системы.
Основные функции и технический принцип
Компенсация теплового смещения
С помощью шарнирной конструкции допускается осевое и радиальное колебание трубопровода, поглощая деформацию, возникающую при тепловом расширении дымовой трубы. В типовых проектах предварительное смещение опоры устанавливается как половина величины теплового удлинения.
Контроль вибрации
Промышленные стандарты требуют амплитуду вибрации на участке вентилятора ≤0.15 мм. Опоры должны включать демпфирующие элементы (например, ролики + наклонные направляющие).
Защита от отказа
Устанавливаются механические ограничители для предотвращения чрезмерного колебания. Структурная стабильность проверяется тестом с нагрузкой 1.5× номинальной в течение 24 часов.
Ключевые моменты конструктивного проектирования
| Тип элемента | Функциональные особенности | Промышленные стандарты |
| Шарнирная опора | Опорное плечо + соединительная балка формируют вращательную ось, обеспечивая многовекторное колебание | Точная установка дымовой трубы конвертера |
| Скользящая опора | Ролики перемещаются по наклонной направляющей в направлении теплового расширения | Усилена поперечными балками и наклонными распорками |
| Опора в виде дверной рамы | Внутренний и наружный двойной прямоугольный каркас, поддерживает продольные балки, распределяя концентрированную нагрузку | Стойки опоры рассчитаны на противодействие осадке |
Обязательные промышленные требования
- Противоразмаховая защита: при горизонтальной длине дымовой трубы более 20 м необходимо устанавливать противоразмаховые опоры в середине трубы или вблизи источника вибрации.
- Антикоррозийная изоляция: при использовании нержавеющей трубы с опорой из углеродистой стали требуется слой из хлоропреновой резины толщиной ≥3 мм.
- Сейсмоустойчивое расположение: боковое расстояние между сейсмостойкими опорами ≤9 м, каждый этаж вертикальной трубы должен быть дополнительно укреплён.
